Paralleles Rechnen

Dieses Demo berechnet ein sogenanntes Apfelmännchen, dessen numerische Berechnung sich leicht parallelisieren lässt. Bis zu vier Threads, in je einer anderen Programmiersprache kodiert, errechnen einen horizontalen Teilbereich dieses fraktalen Gebildes. Mit Hilfe der Maus kann ein beliebiger Bereich dieser Grafik vergrößert werden:

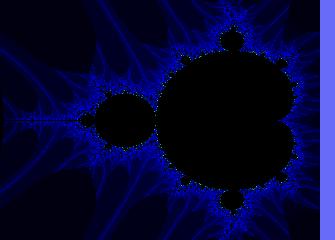

Wenn sich der Mauszeiger über der fraktalen Grafik, beschriftet mit Apfelmännchen, befindet, erscheint ein Fadenkreuz.
Drücken Sie die linke Maustaste, um die linke obere Ecke des zu vergrößernden Bereichs festzulegen.
Bewegen Sie nun den Mauszeiger zur gewünschten rechten unteren Ecke des zu vergrößernden Bereichs und drücken Sie noch einmal die linke Maustaste.
Nun wird der Wertebereich des Apfelmännchens dem ausgewählten Rechteck entsprechend neu berechnet.
Alternativ kann der Wertebereich auch manuell über die entsprechenden Eingabefelder geändert werden.
Mit der Schaltfläche Berechnen wird nun ein dem geänderten Wertebereich entsprechendes Apfelmännchen generiert.
Die Schaltfläche Zurücksetzen stellt den ursprünglichen Wertebereich und die entsprechende Grafik wieder her.

Java Source:

/*
 * fractal demo
 * written by Peter Sauer
 * ScienceSoft 2003,2004
 */
public int[] doCalc(
    int yOffset,
    int lines,
    int width,
    int maxIter,
    double xStart,
    double xZoom,
    double yStart,
    double yZoom) {
    int buffer[] = new int[lines * width];
    int index = 0;
    for (int y = yOffset; y < yOffset + lines; ++y) {
        double tmp = yStart + yZoom * (double) y;
        for (int x = 0; x < width; ++x) {
            double r = 0.0, i = 0.0, m = 0.0;
            int iter = 0;

            while ((iter < maxIter) && (m < 4.0)) {
                m = r * r - i * i;
                i = 2.0 * r * i + tmp;
                r = m + xStart + xZoom * (double) x;
                ++iter;
            }
            buffer[index++] = iter * iter;
        }
    }
    return buffer;
}

C Source:


/*
 * fractal demo
 * written by Peter Sauer
 * ScienceSoft 2003,2004
 */
JNIEXPORT jintArray JNICALL Java_fractal_NativeCWorkerThread_doCalc(
   JNIEnv *env, jobject obj,jint yOffset, jint lines, jint width, jint  maxIter,
   jdouble xStart, jdouble xZoom, jdouble yStart, jdouble yZoom) {

   jint *buffer = (jint *)malloc(lines * width * sizeof(jint));

   jint index = 0;
   jint y,x;
   jintArray array;
   jint end = yOffset + lines;

   if(!buffer) {
      return NULL;
   }

   for(y = yOffset; y < end ; ++y) {
      jdouble tmp = yStart + yZoom * (double) y;
      for (x = 0; x < width; ++x) {
         jdouble r = 0.0, i = 0.0, m = 0.0;
         jint iter = 0;

         while ((iter < maxIter) && (m < 4.0)) {
            m = r * r - i * i;
            i = 2.0 * r * i + tmp;
            r = m + xStart + xZoom * (jdouble) x;
            ++iter;
         }
         buffer[index++] = iter * iter;
      }
   }

   array = (*env)->NewIntArray(env,index);
   if (array == NULL) {
      free(buffer);
      return NULL;
   }

   (*env)->SetIntArrayRegion(env,array,0,index,(jint *)buffer);
   free(buffer );
   return array;

}

FORTRAN77 Source:

c
c       fractal demo
c       written by Peter Sauer
c

        integer function fcalc(array,yoffset,lines,width,maxiter,xstart,
     &          xzoom,ystart,yzoom)
        implicit none
        integer array(*)
        integer yoffset,lines,width,maxiter
        double precision xstart,xzoom,ystart,yzoom

        integer y,x
        integer size
        double precision tmp

        double precision r,i,m
        integer iter,index

        size = yoffset + lines
        y = yoffset
        index = 1
        while(y .lt. size) do
                tmp = ystart + yzoom * y
                x = 0
                while (x .lt. width) do
                        r = 0.0
                        i = 0.0
                        m = 0.0
                        iter = 0

                        while((iter .lt. maxiter) .and.
     &                          (m .lt. 4.0)) do
                                m = r * r - i * i
                                i = 2.0 * r * i + tmp
                                r = m + xstart + xzoom * x
                                iter = iter + 1
                        end while

                        array(index) = iter * iter

                        index = index + 1
                        x = x + 1
                end while
                y = y + 1
        end while
        fcalc = index
        end

Assembler Source:

/*
 * fractal demo
 * written by Peter Sauer
 * ScienceSoft 2003,2004
 */
JNIEXPORT jintArray JNICALL Java_fractal_NativeASMWorkerThread_doCalc(
   JNIEnv *env, jobject obj,jint yOffset, jint lines, jint width, jint  maxIter,
   jdouble xStart, jdouble xZoom, jdouble yStart, jdouble yZoom) {

   jint size = lines * width;
   jint *buffer = (jint *)malloc(size * sizeof(jint));

   jintArray array;
   jint end = yOffset + lines;
   int x;
   int four = 4;

   if(!buffer) {
      return NULL;
   }

   _asm {
      push esi          // save all working registers
      push edi
      push eax
      push ebx
      push ecx
      push edx
      finit

      mov esi,buffer    // load image buffer address
      mov edi,yOffset   // load y-offset

      fld xZoom
      fld xStart        // push xStart


yloop:
      xor ebx,ebx       // x value counter
      mov x,ebx         // save x value

      //  pre-calculate: tmp = yStart + yZoom * (double) y;
      fld yStart        // push yStart st
      fild yOffset      // push y-value st(1)
      inc yOffset       // increment y-value
      fld yZoom         // push yZoom
      fmul              // st = yZoom * (double) y
      fadd              // st = yStart + yZoom * (double) y



xloop:

      xor ecx,ecx       // iter = 0
      fldz              // i = 0
      fldz              // r = 0

iteration:
      fld st(1)         // push i
      fld st
      fmul              // st = i * i

      fld st(1)         // push r
      fld st
      fmul              // st = r * r

      fsubr             // m = r * r - i * i;

      ficom four        // m < 4?
      fstsw ax
      sahf
      ja quit_iteration

      fld st(1)         // push r
      fmulp st(3),st    // i = i * r
      fld st(2)         // push i * r
      faddp st(3),st    // i+= i

      fld st(3)         // push yStart + yZoom * (double) y
      faddp st(3),st    // i+=  yStart + yZoom * (double) y

      fstp st(1)
      fld st(3)         // push xStart
      fadd
      fld st(4)         // push xZoom
      fild x            // xZoom * x
      fmul
      fadd              // r+= xZoomm * x

      inc ecx           // inc iter
      cmp ecx,maxIter   // iter < maxIter?
      jl iteration
      jmp skip
quit_iteration:
      inc ecx
      fstp st(0)        // remove m from stack
skip:
      fstp st(0)        // remove i from stack
      fstp st(0)        //
      mov eax,ecx       // iter
      mul ecx
      mov [esi],eax     // store color value
      add esi,4         // increment memory index
      inc x
      inc ebx           // increment x
      cmp ebx,width     // x < width
      jl xloop

      inc edi
      cmp edi,end
      fstp st(0)        // remove tmp from stack
      jl yloop          // y < end

      pop edx
      pop ecx
      pop ebx
      pop eax
      pop edi
      pop esi
   }


   array = (*env)->NewIntArray(env,size);
   if (array == NULL) {
      free(buffer);
      return NULL;
   }
   (*env)->SetIntArrayRegion(env,array,0,size,(jint *)buffer);
   free(buffer);
   return array;
}

Bemerkungen

Bei der Interpretation der Thread-Laufzeiten müssen folgende technische Gegebenheiten berücksichtigt werden:

Da diese Demonstration auf einem Einprozessorsystem läuft, bringt die Parallelisierung in Form von Threads keinen Geschwindigkeitsvorteil.
Die in C, FORTRAN77 und Assembler kodierten Threads müssen - im Gegensatz zum Java-Thread - die berechneten Grafikdaten per JNI (Java Native Interface) an das Servlet weiterreichen. Diese Interaktion kann bei den kurzen Rechenzeiten die Geschwindigkeitsvorteile der nativen Programmiersprachen gegenüber dem JIT (Just In Time) Java-Code nivellieren.
Apfelmännchen, die mit Hilfe des manuell kodierten Assembler-Codes berechnet werden, können sich in feinen graphischen Details von den Ergebnissen der anderen Programmiersprachen (Java, C und FORTRAN77) unterscheiden. Der Assembler-Code führt durchgehend die Berechnungen mit 80-Bit-Genauigkeit über den Stapelspeicher der FPU (Floating Point Unit) durch, während der compilierte Code der anderen Programmiersprachen Zwischenergebnisse der FPU im Speicher (2*32 = 64 Bit) ablegt. Da ein Punkt des Apfelmännchens durch eine Rekursion bestimmt wird, kann sich der Unterschied in der Rechengenauigkeit (64/80 Bit) in Form einer unterschiedlichen Punktfarbe auswirken.

Mathematischer Hintergrund

Dieses bekannte fraktale Gebilde basiert auf der einfachen rekursiven Funktion z = z² + c mit einem Startwert z₀ = 0 und c als Konstante. z und c entsprechen komplexen Zahlen, die auch als Punkte in der Ebene dargestellt werden können. Für die Berechnung wird nun diese Rekursion für eine endliche Punktmenge aus dieser Ebene durchgeführt. Die Rekursion eines Punktes kann folgende Verhaltensweisen zeigen:

Die Werte eines Punktes verlassen ein bestimmtes Intervall nicht - die Werte bleiben endlich. In diesem Fall gehört der Punkt zur sogenannten Mandelbrot-Menge^*, und es wird ihm die Farbe Schwarz zugeordnet.
Streben die Werte des Punktes ins Unendliche, dann ist der Punkt kein Element der Mandelbrot-Menge, und seine Farbe wird in Relation zur Anzahl der Iterationen gesetzt, nach denen seine Werte ins Unendliche streben.

^* Die Menge ist nach dem französischen Mathematiker Benoît Mandelbrot benannt, der als erster diese Art von Bildern mit Hilfe eines Computers erstellte.
